Placas Gráficas

Função

-A função das placas gráficas é a de construir as imagens que são apresentadas nos monitores dos computadores. O conteúdo dessa memória está sempre a ser actualizado pela placa gráfica e por ordem do processador. Quanto mais memória de vídeo existir no sistema, melhor é a resolução e mais cores são possíveis de representar.

 Memória

- Para armazenar a imagem a ser exibida no vídeo, a placa utiliza-se de um tipo especial de memória, chamada de memória de vídeo. O conteúdo desta memória é constantemente actualizado pela placa de vídeo, seguindo as ordens transmitidas pelo processador. Muitos pensam que quanto mais memória possuir a placa de vídeo, mais rápida ela será, o que não é verdade.

- A quantidade de memória, determina apenas a resolução e quantidade de cores que a placa poderá exibir.

Processador Gráfico



-O processador gráfico é um tipo de microprocessador. Ele é especializado em receber, calcular e tratar instruções que serão executadas para serem exibidas no monitor ao qual ele está conectado, na forma de imagens bi ou tridimensionais.

 Fabricantes

 Alguns exemplos de fabricantes de placas:

 Asus,

EVGA;

Gigabytes;

Sapphire;

Intel Corp..

 …

Resolução

Resolução	Dimensão da imagem
QQVGA 120p	(160 x 120)
HQVGA 160p	(240 x 160)
QVGA	(320 x 240)
HVGA	(480 x 320)
NTSC DVD	(720 x 480)
SVGA	(800 x 600)
WSVGA 576p	(1024 x 768)
XGA 768p	(1024 x 600)
HDTV 720p	(1280 x 720)
SXGA 1024p	(1280 x 1024)
HDTV 1080p	(1920 x 1080)
Digital Cinema - 2K	(2048 X 1080)
Red Scarlet 2/3 - 3K	(3072 x 1620)
Digital Cinema - 4K	(4096 x 2160)
Red Digital Cinema – 2540p	(4520 x 2540)
Red Epic S35 - 5k	(5120 X 2700)
Red Epic FF35 - 6K	(6000 x 4000)
Super Hi-Vision/Ultra High Definition Vídeo	(7680 x 4320)
Red Epic 645 - 9K	(9334 x 7000)
Red Epic 617 – 28K	(28000 x 9334)



Conectores

- Existem vários tipos de conexões de vídeo que podemos encontrar no PC, em aparelhos como as TV's, aparelhos de DVD e Vídeo Projetores. Apesar da finalidade geral deles é a mesma, conectar o sinal de video de um dispositivo para o outro, a qualidade de vídeo obtida por cada tipo de conector ser diferente.

Os Tipos de Conexão existentes são:

  - RadioFrequência(RF)

  - Video Composto(RCA)

  - Video Separado(S-Video)

  - Video Componente

  - Vermelho, Verde e Azul(RGB)

  - Adaptador de Vídeo Gráfico(VGA)

  - Interface de Video Gráfico (DVI)

  - Interface Mutlimédia de Alta Definição(HDMI)



Processadores

O que é?

- O processador é a unidade central de processamento de computador ou sistema computacional.

- O processador é um circuito integrado que executa instruções de máquina, realizando diversos cálculos e tomadas de decisão. É o cérebro do computador, pois qualquer tarefa é executa por ele.

- O processador processa os dados que recebe, transformando-os em outros dados que chamamos de informação.

- O processador também é denominado CPU (Central Processing Unit) ou UCP (Unidade Central de Processamento).

Cache de um Processador

- É uma memória de alta velocidade que faz a interface entre o processador e a memória do sistema. A memória cache é uma memória embutida no processador que serve para armazenar os dados frequentemente mais usados. Ela evita na maioria das vezes que seja necessário recorrer à memória RAM, muito mais lenta se comparada a cache.
- Este tipo de memória é usado como um intermediário na execução do processador com a memória RAM, já que é capaz de conversar muito mais rapidamente, sem espera. O trabalho da memória cache é tão importante que, sem ela, o desempenho de um processador pode ser seriamente comprometido.

  - Actualmente, ambos os tipos ficam localizados dentro do chip do processador, sendo que, em muitos casos, a cache L1 é dividida por alguns fabricantes em duas partes: "L1 para dados" e "L1 para instruções". Existem processadores que trazem até uma cache L3 (level 3).

  - Actualmente a memória da cache vai até 8MB.

  - Actualmente os Processadores da Intel são Sandy Bridge, mas a Intel já  está a trabalhar numa nova tecnológica que se vai chamar de Ivy Bridge.

Vantagens em relação aos Sandy Bridge:

  - Vão ter mais memória Cache

  - Suporte para PCI Express 3.0

  - Compatibilidade com memórias DDR3 que operem na frequência de 1600MHz.

Clock de um Processador

- Num computador, todas as actividades necessitam de sincronização. O clock serve justamente para isso, ou seja, basicamente, actua como sinal de sincronização. Quando os dispositivos do computador recebem o sinal de executar as suas actividades, dá-se a esse acontecimento o nome de "pulso de clock". Em cada pulso, os dispositivos executam as suas tarefas, param e vão para o próximo ciclo de clock.

- A medição do clock é feita em hertz (Hz), a unidade padrão de medidas de frequência, que indica o número de oscilações ou ciclos que ocorre dentro de uma determinada medida de tempo, no caso, segundos. Assim, se um processador trabalha à 800 Hz, por exemplo, significa que é capaz de lidar com 800 operações de ciclos de clock por segundo. Repare que, para fins práticos, a palavra kilohertz (KHz) é utilizada para indicar 1000 Hz, assim como o termo megahertz (MHz) é usado para indicar 1000 KHz (ou 1 milhão de hertz). De igual forma, gigahertz (GHz) é a denominação usada quando se tem 1000 MHz, e assim por diante. Com isso, se um processador tem, por exemplo, uma frequência de 800 MHz, significa que pode trabalhar com 800 milhões de ciclos por segundo.

-As frequências com as quais os processadores trabalham são chamadas também de clock interno. Neste ponto, já deve ter entendido que é daí que vem expressões como Pentium 4 de 3,2 GHz, por exemplo. Mas, os processadores também contam com o que chamamos de clock externo ou Front Side Bus (FSB) ou, ainda, barramento frontal.

- O FSB existe porque, devido a limitações físicas, os processadores não se podem comunicar com a memória (mais precisamente, como a ponte norte - ou northbridge - do chipset, que contém o controlador da memória) usando a mesma velocidade do clock interno. Assim, quando essa comunicação é feita, o clock externo, de frequência mais baixa, é que é usado. Note que, para obter o clock interno, o processador usa uma multiplicação do clock externo. Para entender melhor, suponha que um determinado processador tenha clock externo de 100 MHz. Como o seu fabricante indica que esse chip trabalha à 1,6 GHz (ou seja, tem clock interno de 1,6 GHz), seu clock externo é multiplicado por 16: 100 x 16 = 1600 MHz ou 1,6 GHz.

Caraterísticas da 2ºGeração

Desempenho inteligente

  - Com a Segunda Geração Core Intel, o PC recebe mais velocidade automaticamente quando precisar. Os processadores identificam que o PC está precisando de mais desempenho e dá uma turbinada na velocidade.

Multitarefa inteligente

  -Com a Tecnologia Hyper-Threading Intel, o processador pode trabalhar com duas tarefas ao mesmo tempo. Isso vai dar ao seu PC muito mais dinamismo e vai acabar com demora de processamento de dados.

Visual inteligenteVisual inteligente

  -A Segunda Geração da Família de processadores Intel Core é a primeira “visivelmente inteligente” combinando tecnologias visuais e processadores gráficos 3D com múltiplos núcleos líderes de desempenho em um único chip.

Imagens mais nítidas

  -As imagens processadas pela Segunda Geração Core Intel oferecem uma experiência visual extraordinária, que mostram imagens mais nítidas, cores mais vibrantes. Além disso, áudio e vídeo chegam muito próximos à realidade graças à tecnologia Intel Clear Video HD.

Editar vídeos e ligar PC na TVEditar vídeos

  -Com a tecnologia Intel Quick Sync Video, todo trabalho de edição e compartilhamento de vídeos na web se torna muito mais fácil e rápido. Isso porque a Segunda Geração Core Intel acelera o hardware e permite editar e compartilhar vídeos com um desempenho impressionante que completa em minutos o que anteriormente levava horas para ser concluído. As pessoas poderão editar, converter e compartilhar vídeos gerados em diferentes resoluções com amigos e família.



Fonte de Alimentação

O que é?

  -A fonte de alimentação é o dispositivo responsável por fornecer energia eléctrica aos componentes de um computador. Portanto, é um tipo de equipamento que deve ser escolhido e manipulado com cuidado, afinal, qualquer equívoco pode resultar em provimento inadequado de electricidade ou em danos à máquina.

 Fontes AT e ATX

Fonte AT

-Utilizadas para Motherboards mais antigas.

- Liga/Desliga através de um Botão ON/OFF ligado á Fonte de Alimentação.

-As duas Fichas encaixam num conector de 12 pinos, existente na motherboard que alimentam a 12v e 5v.



Fonte ATX

-Utilizadas nas Motherboards mais recentes

-Liga/Desliga através de um Botão ON/OFF ligado á Motherboard.

-A Motherboard controla o funcionamento da Fonte.

-O computador pode ser desligado pelo S.O

-Para desligar através do botão ON/OFF é precisar premir mais de 4 segundos.

-A única ficha nesta fonte possui 30 contactos e alimenta a motherboard em 12v, 5v e 3.3v.





Motherboards

Tipos de Motherboards

AT

- É a sigla para Advanced Tecnology.Trata-se de um tipo de placa-mãe já antiga. Seu uso foi constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em alguns casos danos permanentes à máquina devido ao super aquecimento. Isso exigia grande habilidade do técnico montador para aproveitar o espaço disponível da melhor maneira. Além disso, o conector de alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio. Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada.

ATX

- ATX é a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que trata-se do padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi de solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vêm baseados neste padrão. Entre as principais características do ATX, estão:

    * o maior espaço interno, proporcionando uma ventilação adequada,

    * conectores de teclado e mouse no formato mini-DIN PS/2 (conectores menores)

    * conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,

    * melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço.

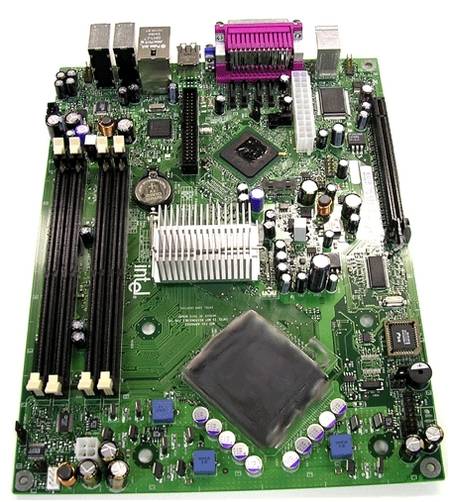

BTX

-BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o desenvolvimento desse padrão está parado.

  -No formato ATX, a placa-mãe é instalada no lado direito do gabinete enquanto no formato BTX, ela se encontra no lado esquerdo. Os chipsets e os slots foram reorganizados com o objetivo de otimizar a dissipação do calor gerado pelos dispositivos que estão usando clocks mais altos e, consequentemente, gerando mais calor. Também foram reorganizados para melhorar o desempenho do sistema.



LPX

- Formato de placas-mãe usado por alguns PCs "de marca" como por exemplo Compaq. Seu principal diferencial é não ter slots. Os slots  estão localizados em uma placa a parte, também chamada "backplane", que é encaixada à placa-mãe através de um conector especial. Seu tamanho padrão é de 22 cm x 33 cm. Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4 cm x 21,8 cm.

  -Esse padrão foi criado para permitir PCs mais "finos", já que as placas de expansão em vez de ficarem perpendiculares à placa-mãe, como é o normal, ficam paralelas.

  -Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi lançada, chamada NLX.

  -Visualmente falando é fácil diferenciar uma placa-mãe LPX de uma NLX. No padrão LPX o conector para a placa de expansão (backplane) está localizado no centro da placa-mãe e este é um conector parecido com um slot (conector "fêmea"). Já no padrão NLX o conector para a placa de expansão está localizado em uma das laterais da placa, e é um contato de borda contendo 340 pinos, similar ao usado por placas de expansão (ou seja, é um conector "macho").



ITX



- É um padrão de placa-mãe criado em 2001 pela VIA Technologies.

-Destinada a computadores altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um computador para poder navegar na Internet e editar textos.

 -A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na placa-mãe.

 -Outra diferença dessa placa-mãe está em sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, sua fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto.

E-ATX

- O EATX (Extended ATX) é um sub-padrão da especificação ATX que uniformiza o tamanho das placas-mãe e fontes de alimentação de computadores.

  - Em termos de fonte de alimentação, a principal diferença é a presença de quatro vias adicionais em seu conector principal.

  -Existem adaptadores ATX-EATX, que permitem a utilização de fontes ATX em placas mãe que requeiram a presença de fontes de alimentação EATX, mas seu uso deve ser evitado pois pode danificar os componentes elétricos da placa mãe e seus periféricos.





História dos Portáteis

Inicio dos Anos 80

- O sucesso do Apple 2 ainda era uma novidade, um dos modelos responsáveis pelo conceito de computador pessoal, e o mundo da informática presenciava o lançamento do IBM Personal Computer, o primeiro computador a trazer uma versão do DOS como Sistema Operativo. A explosão foi tamanha que o próprio termo PC teve origem na abreviatura deste modelo (IBM PC).

-Os computadores estavam se tornando pessoais de facto, não só pela popularização dos custos mas também pela variedade de modelos que estava no mercado. Porém, boa parte dos consumidores era constituída por empresários e pessoas que viajavam com frequência. Como a informática era um mercado novo e bastante promissor, quem teria a ideia de ligar uma bateria a um computador a fim de torná-lo portátil?

Surge o 1ºPortátil

- Em 1981, Adam Osborne foi o pioneiro, pois lançou um computador completamente portátil. Com um ecrã de 5”, a máquina pesava aproximadamente 12 kg e cabia em baixo do banco de um avião. O Osborne 1 teve boas vendas enquanto único no mercado, aproximadamente 10 mil exemplares, mas a empresa acabou em 83 com a chegada de modelos concorrentes. Um dos motivos que colaboraram para a decadência do Osborne 1 é que ele não possuía compatibilidade alguma com os desktops da época.



- Mas foi a Compaq que lançou em 82 o primeiro computador portátil compatível com o IBM PC (referência em desktop até então). Abrigavam seus 12,5 kg um CPU de 4,77 MHz, memória RAM de 128 KB, disco de 320 KB e um monitor CRT de 9’’, o que permitia que o computador fosse dotado de um  Sistema Operativo DOS. Apesar do seu alto custo, 3.500,00 $,  a sua compatibilidade fez do portátil da Compaq um sucesso e promoveu a marca.

Desenvolvimento de um Mercado Promissor

- Muitas empresas estavam apostando nesta nova fatia promissora da informática, o que colaborava muito para o rápido desenvolvimento dos modelos. Em 84, a IBM entra na competição e lança o seu primeiro computador portátil: o IBM 5155. Embora semelhante ao Osborne 1, o 5155 apresentava uma configuração impressionante para a época: 256 KB de memória RAM.

-Além de tecnologia, a concorrência impulsionava os fabricantes a desenvolver modelos de formatos variados. Em 85, o TRS-80 model 200 da Radio Shack foi o primeiro notebook dobrável como um caderno. Este modelo, adotado até hoje, permite que o monitor ocupe maiores dimensões ocupando uma das metades.

-Em 1988 foi a vez da NEC introduzir o seu modelo Nec Ultralite ao mercado e um ano depois a Apple lança o Macintosh Portable. Mas foi em 199o que começaram a ser notados os primeiros saltos tecnológicos nos notebooks como o SLT-286 da Compaq. Além de evoluir  o seu processador para um 286, este foi o primeiro modelo a contar com um ecrã VGA (até então todos os notebooks eram monocromáticos).

As Inovações do ThinkPad

- Os computadores portáteis já eram dobráveis ao meio e apresentavam monitores coloridos, mas qual deles seria o primeiro a trazer o Windows como Sistema Operativo? Com o avanço das máquinas, em 92, a IBM lança um dos notebooks mais importantes da história: o Thinkpad. Com Windows 3.1 operando num processador 486 de 50 MHz, 4 MB de memória RAM e 120 MB de disco rígido. Também foi o primeiro a incorporar o trackpoint, um substituto ao mouse localizado no meio do teclado.

- Além de ser o primeiro a tornar o Windows portátil, em 94, a linha Thinkpad inova mais uma vez com o primeiro notebook a trazer uma drive de CD’s. Em 1997 foi a vez do Thinkpad apresentar uma drive para a leitura de DVDs, um verdadeiro luxo para a época. Sem dúvidas, este foi um dos modelos que mais colaboraram para a evolução tecnológica dos Notebooks.

Tecnologia Portátil

- Embora já possuíssem Windows e recursos dignos de um computador deaktop, na época os notebooks ainda não possuíam dimensões muito práticas. Em 94, a NEC lança o primeiro computador com 2 cm de espessura e cerca de 1,6 Kg, os mesmos padrões adotados atualmente. A máquina já incorporava o mouse TrackBall e processadores 486, mas os seus monitores ainda apresentavam o padrão monocromático.

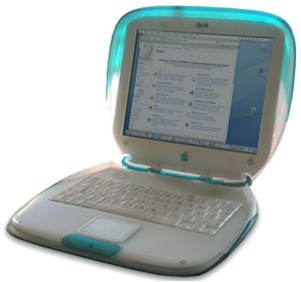

- Até então, Internet era sinónimo de cabos, mas esta história mudou com a chegada do iBook, o primeiro notebook do mercado com acesso sem fio. Implementada no notebook da Apple ainda em 1999, a tecnologia Airport foi a primeira a promover internet WiFi. A essa altura, os notebooks já eram efetivamente portáteis, com os mesmos acessórios que um desktop e traziam conexão sem fio, mas ainda não eram capazes de rodar os mesmos aplicativos que os desktops.

- Dois modelos foram essenciais para elevar os notebooks ao mesmo patamar dos PCs: o Sting 917X2 (2005) e o MacBook Pro (2006). Com processador AMD 64 X2 e placa de vídeo com 256 MB, o Sting foi o primeiro a apostar em configurações poderosas para rodar grandes jogos em notebooks. Já o MacBook Pro foi o primeiro computador da Apple a trazer processadores Intel e a rodar Widows. Este modelo marcou a superação de uma barreira criada muitos anos antes, agora até mesmo as aplicações exclusivas do Windows poderiam rodar em um Mac portátil.





 E o Futuro?

-A tecnologia dos notebooks já se iguala a dos computadores de mesa, então para onde serão dados os próximos passos? Apostando em modelos cada vez menores, em 2007, a Asustek lançou o primeiro netbook. As novas proporções lançaram uma nova tendência no mercado com computadores de baixo custo e extremamente portáteis.

 - Os modelos de notebooks atendem aos perfis mais variados dos utilizadores, isto se reflete no crescimento do mercado. Pela primeira vez, a venda de computadores portáteis supera a dos desktops no terceiro trimestre de 2008 em base trimestral. Também não é difícil deduzir que a fusão entre os telemóveis e os notebooks está realmente próxima.

 -A tendência dos notebooks é incorporar cada vez mais tecnologia e de se tornarem menores e mais leves. Monitores flexíveis da espessura de uma folha de papel, teclados ultra sensíveis e discos holográficos estão por surgir. Afinal, em menos de 30 anos os notebooks deixaram de ser uma maleta de 12kg com funções limitadíssimas para se tornarem o que são hoje.
